Schläuche, technische Wickel und Walzen

Gewickelte Konstruktionsteile, Elastische Walzen und Schläuche für alle Anforderungen

  1. Start
  2. Produkte
  3. Schläuche, Wickel und Walzen

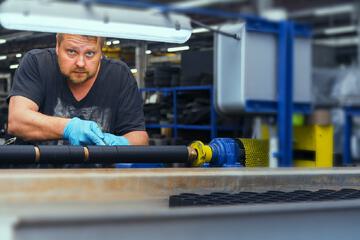

Gummischläuche mit und ohne Einlagen

WICKELARTIKEL UND KRÜMMER

Gummi-Schläuche für industrielle Anwendungen

Schläuche für alle Anforderungen

Gummischläuche übernehmen in Industrie und Gewerbe vielfältige Aufgaben und müssen dabei oft besonderen mechanischen, thermischen und chemischen Belastungen standhalten. Für diese anspruchsvollen industriellen Anwendungen entwickeln und fertigen wir seit Jahrzehnten zuverlässige Schlauchlösungen aus Gummi.

Ob Druckschläuche für hohe Betriebsdrücke, robuste Baggerschläuche oder individuell ausgeführte Spezialschläuche – wir stimmen Aufbau, Werkstoff und Ausstattung auf den jeweiligen Einsatzbereich ab. Profitieren Sie von unserem langjährigen Know-how bei der Entwicklung und Fertigung technischer Schläuche.

Gummischläuche mit und ohne Einlagen

Je nach Anforderung können unsere Schläuche ohne Einlage oder mit unterschiedlichen Verstärkungen gefertigt werden. Bei Ausführungen mit Gewebeeinlage übernimmt das Gewebe die Funktion eines Druckträgers und erhöht die Belastbarkeit des Schlauchs.

Für besonders anspruchsvolle Einsatzbedingungen sind auch Konstruktionen mit mehreren Druckträgern und einer verdeckt liegenden Stahldrahtspirale möglich. Die integrierte Spirale verleiht dem Schlauch zusätzliche Stabilität und unterstützt die sichere Funktion bei entsprechenden Anwendungen.

Alternativ können Schläuche mit einer verdeckt liegenden Kupferlitze gefertigt werden. Je nach Konstruktion und gewünschter Funktion lassen sich so unterschiedliche technische Anforderungen realisieren.

Anschlüsse, Armaturen und Flanschsysteme

Neben dem eigentlichen Schlauchaufbau spielen die passenden Anschlüsse eine wichtige Rolle für die zuverlässige Integration in bestehende Anlagen und Systeme. Wir fertigen unsere Gummischläuche daher mit unterschiedlichen Armaturen, Anschlüssen und Flanschsystemen.

Auch individuelle Ausführungen und spezielle Verbindungslösungen können entsprechend der jeweiligen Einbausituation berücksichtigt werden. Dazu gehört beispielsweise die fachgerechte Ausführung von Einband und Anschlüssen, damit Schlauch und Verbindungstechnik optimal aufeinander abgestimmt sind.

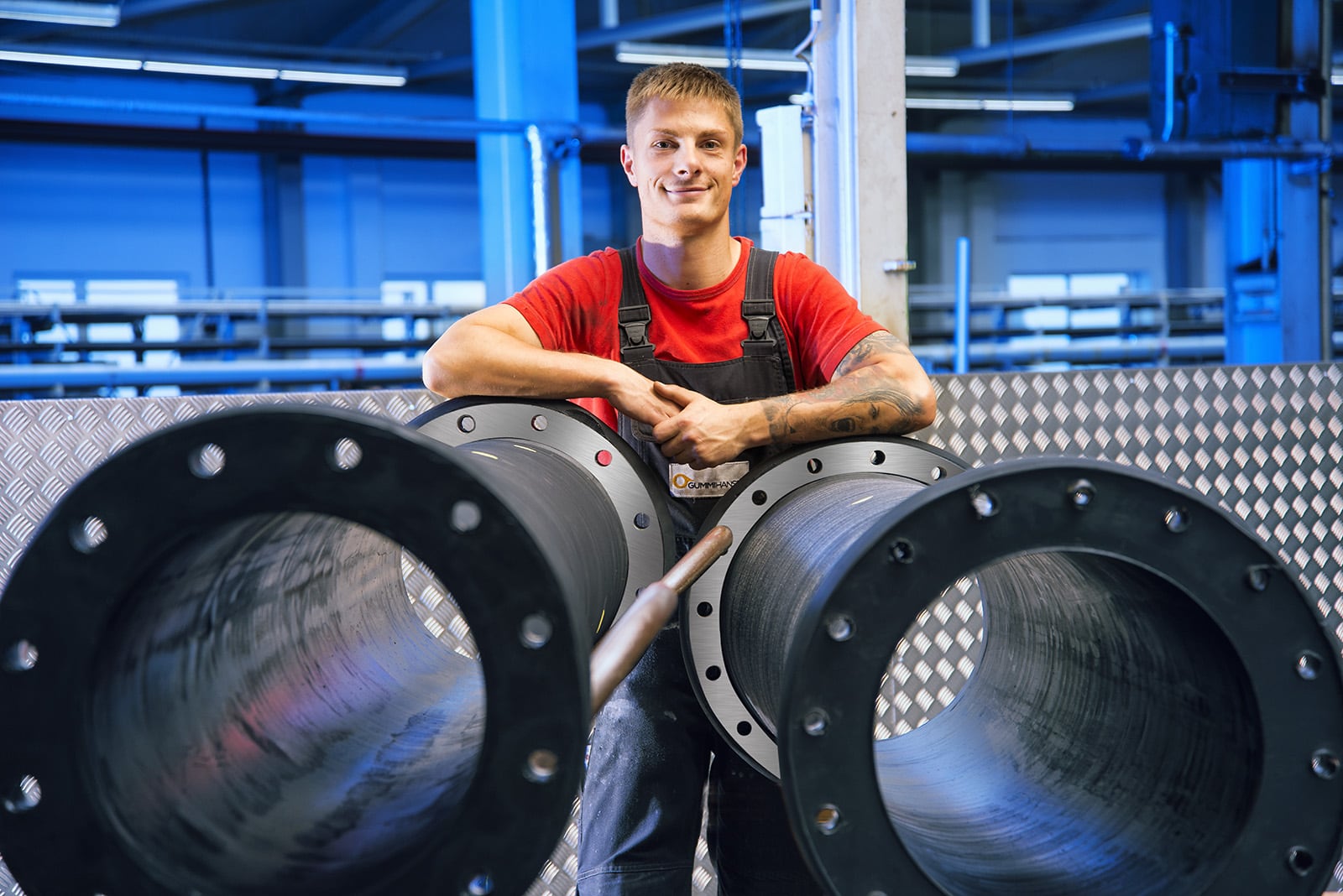

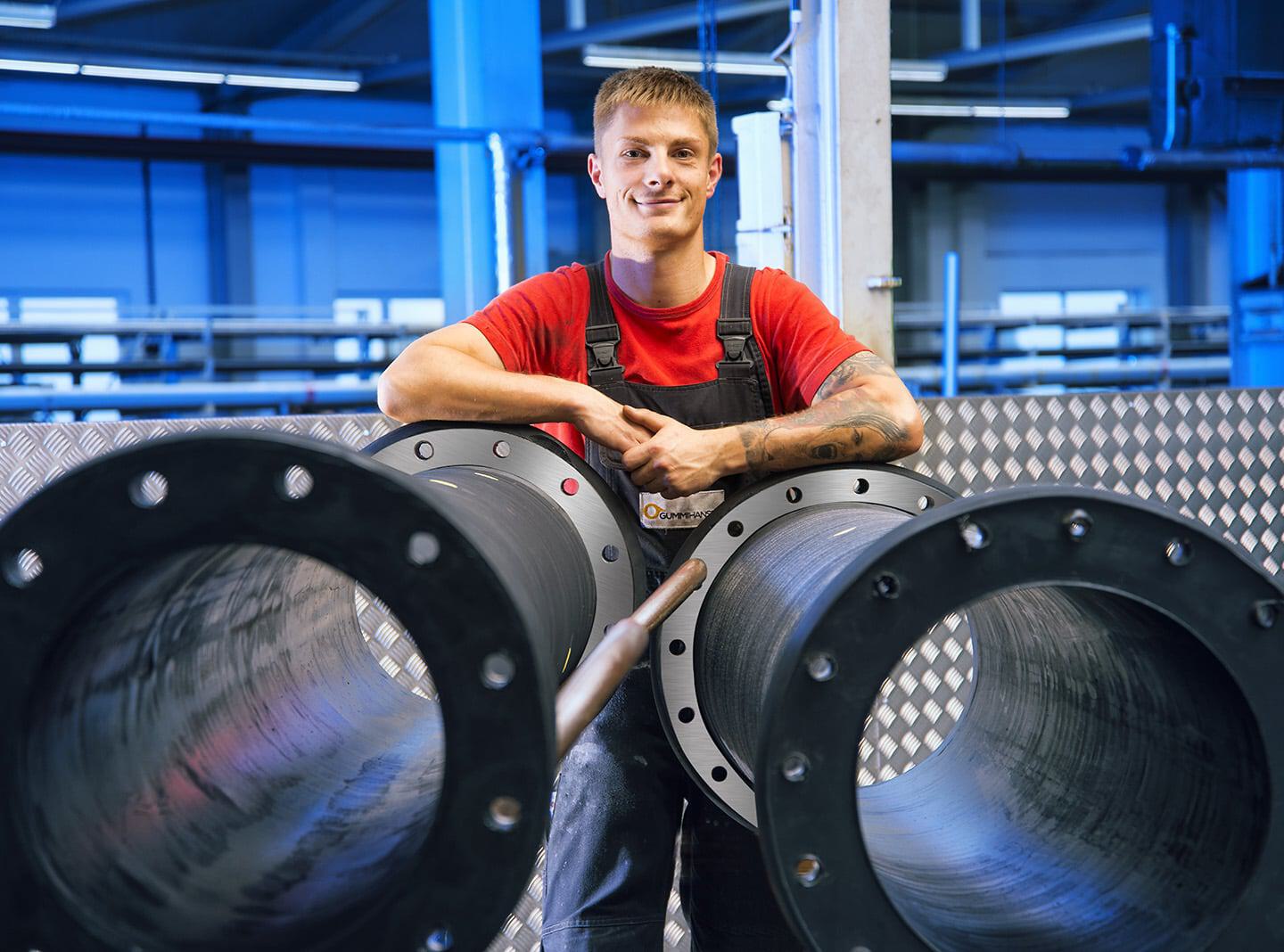

Sonderanfertigungen für große Durchmesser und Längen

Neben Standardausführungen realisieren wir kundenspezifische Schläuche für besondere Abmessungen und Einsatzbedingungen. Sonderausführungen sind mit Durchmessern von bis zu 500 mm und Längen von bis zu 40 m möglich.

Dabei können Aufbau und Ausstattung individuell festgelegt werden – beispielsweise hinsichtlich Gewebeeinlagen, Druckträgern, Stahldrahtspiralen, Kupferlitzen, Anschlüssen und Flanschsystemen.

Unser Leistungsspektrum umfasst unter anderem:

  • Gummischläuche für industrielle Anwendungen
  • Druckschläuche mit unterschiedlichen Druckträgern
  • Baggerschläuche für anspruchsvolle Einsatzbedingungen
  • Schläuche mit oder ohne Gewebeeinlage
  • Ausführungen mit verdeckter Stahldrahtspirale
  • Ausführungen mit verdeckter Kupferlitze
  • individuelle Armaturen und Anschlüsse
  • Schläuche mit unterschiedlichen Flanschsystemen
  • Sonderausführungen bis 500 mm Durchmesser
  • Schlauchlängen bis 40 m

Individuelle Schlauchlösungen aus Gummi

Jeder Schlaucheinsatz stellt andere Anforderungen an Material, Aufbau, Druckbeständigkeit, Flexibilität und Anschluss. Deshalb entwickeln wir unsere Lösungen nicht nach einem starren Schema, sondern orientieren uns an der konkreten Anwendung.

Nutzen auch Sie die Erfahrung von Gummi Hansen für Ihren speziellen Schlaucheinsatz. Wir unterstützen Sie bei der Auswahl und Auslegung geeigneter Gummischläuche und fertigen individuelle Lösungen für anspruchsvolle technische und industrielle Anwendungen.

WICKELARTIKEL UND KRÜMMER

Gewickelte Konstruktionsteile für technische Anwendungen

Wenn technische Produkte mit ausgefallenen Geometrien, individuellen Abmessungen, kleinen Stückzahlen oder ohne hohe Formkosten benötigt werden, sind gewickelte Konstruktionsteile aus Gummi eine wirtschaftliche und flexible Lösung. Wir entwickeln und fertigen Wickelartikel, Gummischläuche und Krümmer in unterschiedlichen Formen und Ausführungen für vielfältige Anwendungen in Industrie und Gewerbe.

Unsere individuell gefertigten Gummierzeugnisse werden funktionsgerecht konstruiert und auf die jeweiligen technischen Anforderungen abgestimmt. Dabei können sowohl Produkte ohne Einlagen als auch mehrschichtige Ausführungen mit unterschiedlichen Einlagen realisiert werden.

Individuelle Wickelartikel aus Gummi

Wir verfügen über jahrzehntelange Erfahrung bei der Lösung spezieller technischer Aufgaben. Dieses Know-how fließt bereits in die Auswahl geeigneter Kautschukmischungen, die individuelle Formgebung und die Wahl der passenden Fertigungsart ein.

Je nach Anwendung kommen unterschiedliche Konfektionsarten zum Einsatz. Dazu gehören unter anderem dorngewickelte Konstruktionsteile sowie ein- und mehrschichtige Ausführungen. Auch die Oberflächen- und Materialgestaltung kann individuell auf die spätere Funktion abgestimmt werden.

Zu unserem Produktspektrum gehören beispielsweise:

  • zylindrische und konische Gummischläuche und Schlauchstücke
  • ein- und mehrschichtige Schlauchringe
  • Quetschventile
  • Manschetten und Faltenmanschetten
  • Kompensatoren
  • Kupplungsrohrstücke
  • Sackhalter und Rohrpacker
  • Trichterstücke und Reduzierstücke mit Flanschen
  • Fallrohre und Muffen
  • Gummibänder
  • Schläuche für Schlauchpumpen
  • Dichtungen und Dichtringe


Gummischläuche,
Dichtungen und technische Konstruktionsteile

Die Herstellung gewickelter Produkte ermöglicht die Realisierung individueller Geometrien, die sich mit klassischen Formverfahren teilweise nur mit hohem Werkzeugaufwand oder hohen Formkosten umsetzen lassen. Besonders bei kleinen Stückzahlen und Sonderanfertigungen bieten Wickelartikel daher eine wirtschaftlich interessante Alternative.

Neben klassischen Gummischläuchen fertigen wir komplexe Konstruktionsteile wie Quetschventile, Kompensatoren, Manschetten und Schlauchringe. Je nach Einsatzbereich können die Produkte mit geeigneten Einlagen verstärkt und mehrschichtig aufgebaut werden.

Dabei berücksichtigen wir die Anforderungen an Elastizität, Beständigkeit, Druckbelastung, Flexibilität und die gewünschte Lebensdauer. Die Auswahl des geeigneten Gummis beziehungsweise der Kautschukmischung erfolgt entsprechend der späteren Anwendung.

Präzise Fertigung nach individuellen Anforderungen

Von der ersten Idee bis zum fertigen Produkt begleiten wir unsere Kunden bei der Entwicklung individueller Wickelartikel aus Gummi. Unsere Erfahrung in der Materialauswahl, Formgebung und Konfektionierung ermöglicht die Umsetzung auch anspruchsvoller technischer Anforderungen.

Ob Gummischlauch, Dichtung, Dichtring, Schlauchring, Manschette, Muffe, Kompensator oder Quetschventil – wir entwickeln und fertigen leistungsfähige Konstruktionsteile für unterschiedlichste industrielle Anwendungen.

Nutzen auch Sie unser langjähriges Know-how für die Umsetzung Ihrer Ideen in funktionale und wirtschaftliche Gummierzeugnisse und technische Gummiprodukte.

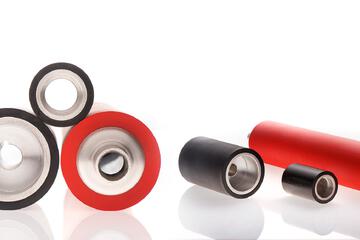

WALZENBEZÜGE UND KOMPLETTE WALZEN

Elastische Walzen für technische und grafische Anwendungen

Elastische Walzen und Walzenbezüge sorgen in zahlreichen industriellen Anwendungen für einen präzisen, zuverlässigen und wirtschaftlichen Prozessablauf. Unsere hochwertigen Walzenbezüge werden individuell auf die jeweilige Anwendung abgestimmt und erfüllen auch anspruchsvolle technische Anforderungen.

Ob beim exakt dosierten Transport feinster Papiere in der Druck- und Feindruckindustrie oder beim kraftvollen Einsatz einer Quetschwalze in industriellen Anlagen: Unsere Walzen überzeugen durch zuverlässige Funktion, hohe Belastbarkeit und eine präzise Ausführung.

Walzen und Walzenbezüge für vielfältige Anwendungen

Wir fertigen unterschiedliche elastische Walzen für technische und grafische Anwendungen. Dazu gehören unter anderem Andruckwalzen, Antriebswalzen, Einzugswalzen, Farbübertragungswalzen, Feuchtwalzen, Gegendruckwalzen, Quetschwalzen und Transportwalzen.

Je nach Einsatzbereich werden die Walzenbezüge aus geeigneten Kautschukmischungen gefertigt und auf die jeweiligen Anforderungen abgestimmt. Dabei spielen Faktoren wie mechanische Belastung, chemische Beanspruchung, Temperatur, Laufgeschwindigkeit und die gewünschte Oberflächenbeschaffenheit eine wichtige Rolle.

Unsere Erfahrung in der Walzengummierung ermöglicht es uns, auch anspruchsvolle Aufgaben zuverlässig zu lösen. Von der Auswahl der passenden Gummimischung über die geeignete Fertigungsmethode bis hin zur präzisen Endbearbeitung der Oberfläche wird jeder Arbeitsschritt auf die spätere Funktion der Walze abgestimmt.


Elastische Walzen für Industrie und technische Anwendungen

Unsere Gummi-Walzen und Walzenbezüge kommen in unterschiedlichen Branchen zum Einsatz. Dazu zählen insbesondere:

  • Druck- und grafische Industrie
  • Chemische Industrie
  • Transporttechnik
  • Farb- und Lackindustrie

Dabei können unsere elastischen Walzen für sehr unterschiedliche Anforderungen ausgelegt werden – vom empfindlichen Materialtransport bis zur kraftvollen Bearbeitung und Förderung von Materialien.

Individuelle Walzengummierung und präzise Fertigung

Seit vielen Jahren sind wir auf die Herstellung und Bearbeitung von Walzenbezügen spezialisiert. Unser Know-how bei der Auswahl geeigneter Gummi- und Kautschukmischungen sowie bei der Walzengummierung ermöglicht maßgeschneiderte Lösungen für unterschiedlichste technische Anwendungen.

Wir fertigen verschiedene Walzen und elastische Walzenbezüge mit Durchmessern von bis zu 400 mm und Gesamtlängen von bis zu 2.500 mm. Dabei steht stets die optimale Abstimmung von Material, Fertigungsverfahren und Oberflächenbearbeitung auf die jeweilige Anwendung im Mittelpunkt.

Ob Transportwalze, Andruckwalze, Antriebswalze, Farbübertragungswalze oder Quetschwalze – wir entwickeln und fertigen hochwertige Walzenlösungen, damit es in Ihrem Prozess zuverlässig und „rund“ läuft.

  • Andruckwalzen
  • Antriebswalzen
  • Auftragswalzen
  • Dosierwalzen
  • Einzugswalzen
  • Farbübertragungswalzen
  • Feuchtwalzen
  • Gegendruckwalzen
  • Klischeewalzen
  • Quetschwalzen
  • Transportwalzen und viele andere...

FÜR jEDE STÜCKZAHL UND ARTIKELGRöSSE DIE GEEIGNETE PRODUKTIONSTECHNIK

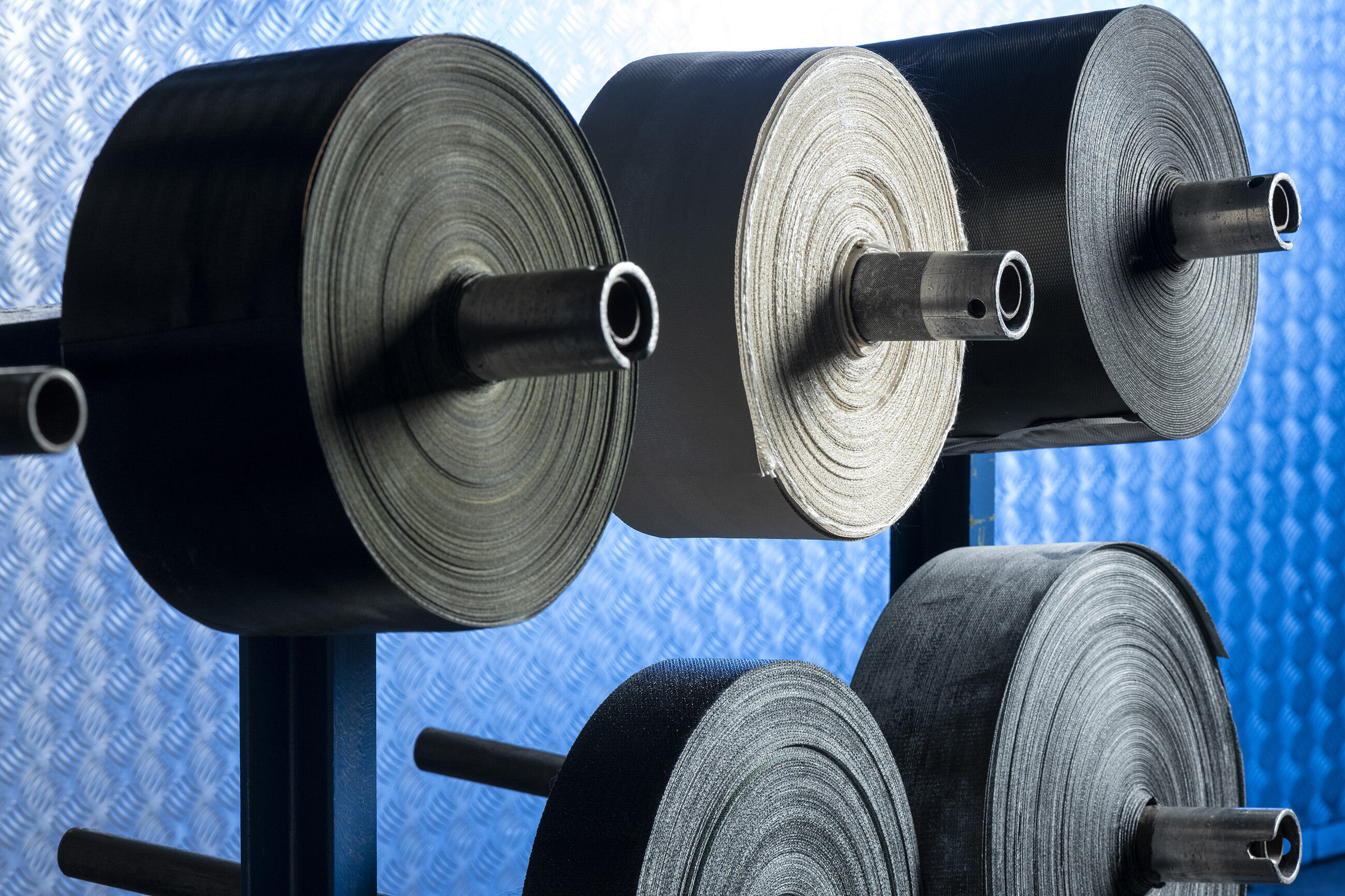

Maßgenaue dünne Rohlingsbahnen

Die Basis für Wickelartikel und Walzenbezüge sind auf dem Kalander gezogene dünne, bindefreudige Rohlingsbahnen. Zur Verstärkung der Artikel benötigte textile Einlagen werden ebenfalls mit dem Kalander gummiert. Diese maßgenauen Bahnen werden Lage für Lage auf verschiedenartig geformte Dorne und Kerne aufgewickelt. Alle gängigen Kautschukmischungen können verarbeitet werden.

  • Basis sind bindefreudige Mischungen
  • Maßgenaue kalandrierte Rohlingsbahnen
  • Alle gängigen Kautschukmischungen

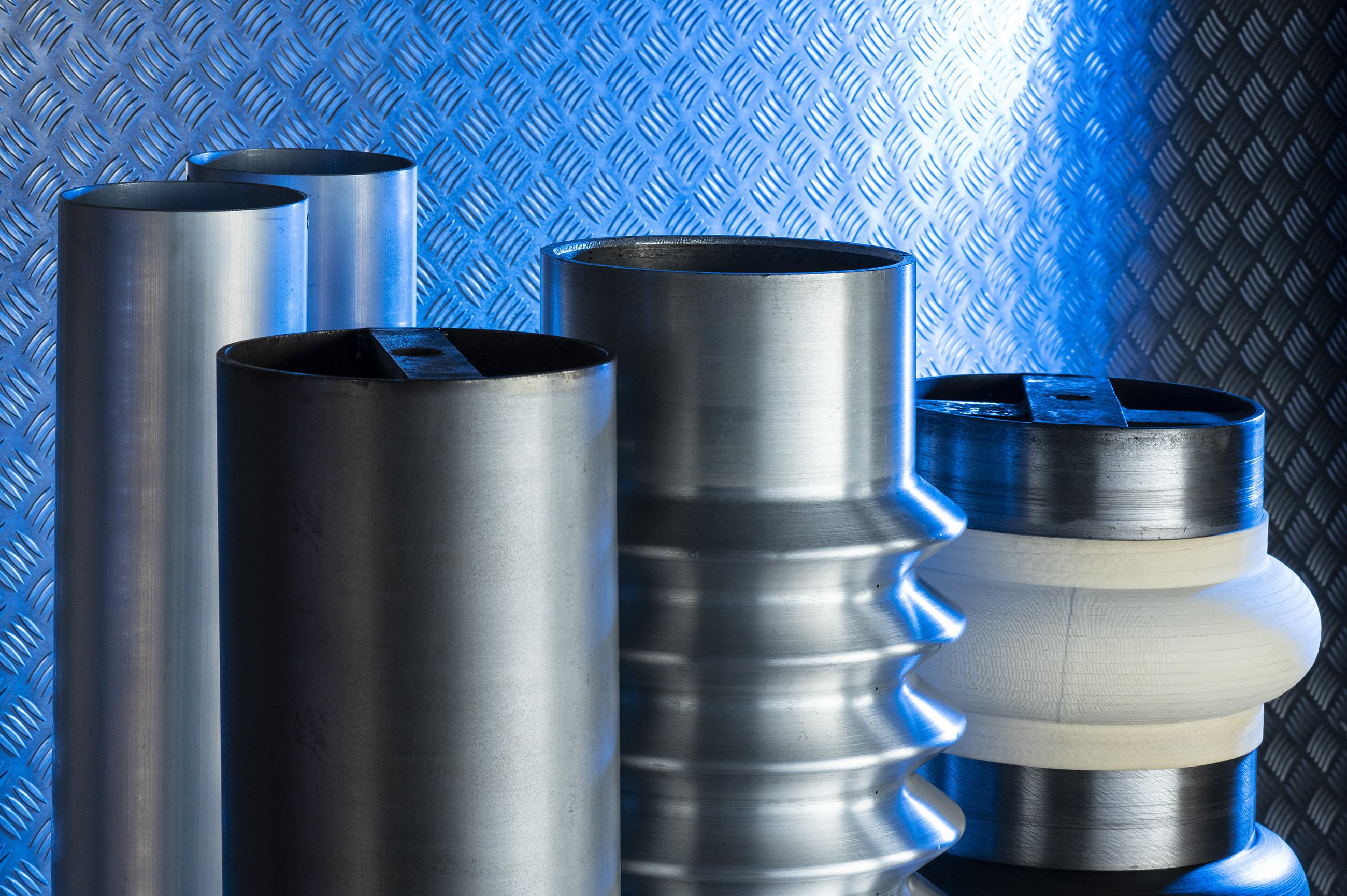

Dorne und Kerne

Für die Fertigung von Wickelartikeln und Krümmern verwenden wir rotationssymmetrische Dorne aus Metall und Aluminium mit den verschiedensten Geometrien.

Kerne für elastische Walzenbezüge liefern wir auf Wunsch mit oder verwenden auch von Kunden beigestellte Kerne. Noch vorhandene Altbezüge werden von uns entfernt.

  • Dorne mit verschiedenen Geometrien
  • Dorne aus Metall und Aluminium
  • Komplette Walzen oder Bezüge auf beigestellten Kernen

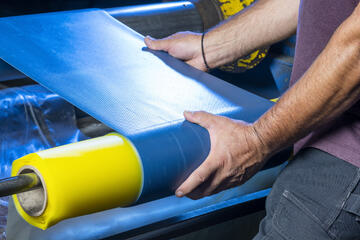

Gewickelte Ausführung

Im Wickelverfahren werden mit dem Kalander gezogene, maßgenaue und bindefreudige Rohlingsbahnen Lage für Lage auf verschiedenartig geformte Dorne und Kerne aufgewickelt. So lassen sich aus verschiedenen Kautschukmischungen auch mehrschichtige Artikel z. B. Schlauchringe und Schlauchstücke fertigen. Zur Verstärkung und Fixierung insbesondere für Krümmer verwenden wir auch gummierte textile Einlagen.

  • Gewebeverstärkungen für hohe Anforderungen
  • Mehrschichtiger Aufbau bei verschiedener Beanspruchung
  • Schlauchstücke und Schlauchringe

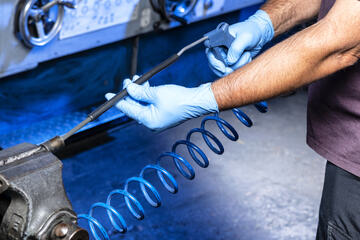

Aufgezogene Ausführung

Für dickwandige einschichtige Wickelartikel und besonders für Walzenbezüge werden auf Maß extrudierte meist schlauchförmige unvulkanisierte Rohlinge von Hand auf die Dorne oder Kerne aufgezogen. Für kleine Walzen mit geringer Beanspruchung werden als Bezüge auch bereits vulkanisierte Schlauchstücke unter Vorspannung auf vorbereitete, metallisch-blanke Kerne aufgezogen und danach endbearbeitet.

  • Extrudierte schlauchförmige Rohlinge für dickwandige einschichtige Wickelartikel
  • Vulkanisierte Rohlinge als Bezüge für Walzen mit geringer Beanspruchung

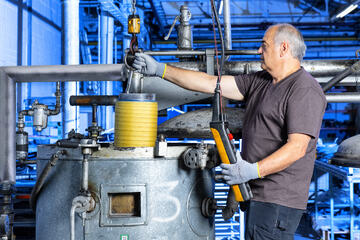

Vulkanisation im Dampfkessel

Die Vulkanisation von Wickelartikeln und Walzenbezügen erfolgt in Dampfkesseln. Um die einzelnen Lagen gut miteinander verfließen zu lassen, eine gute Bindung zum Kern herzustellen und dem Artikel sein endgültiges Gefüge zu geben, werden die Artikel für die Vulkanisation bandagiert. Erst durch die Vulkanisation werden auch die Gewebeverstärkungen dauerhaft eingebettet.

  • Erst durch Vulkanisation werden die einzelnen Lagen dauerhaft zu einer Einheit verbunden
  • Bandagieren gegen ein Verfließen bei thermischer Erwärmung
  • Feste Bindung zum vorbereiteten metallisch blanken Kern

LEISTUNGSFäHIGKEIT DURCH PROFESSIONELLE KOORDINATION INTERNER UND ExTERNER PROZESSE

Mechanische Bearbeitung

Einbaufertige Artikel aus gewickelten Rohteilen. Nach der Vulkanisation und nachdem sie von den stützenden Textilbandagen befreit sind, werden die vulkanisierten Rohlinge durch Drehen, Schleifen, Schneiden oder Abstechen endbearbeitet. Neben der mechanischen Bearbeitung können auch komplexe Bauteile durch den Verbund mit anderen Teilen konfektioniert werden.

  • Wickelartikel werden mechanisch bearbeitet
  • Drehen, Schleifen, Schneiden, Abstechen
  • Konfektion von komplexen Bauteilen

Bearbeitung der Oberflächen

Alle Walzenbezüge werden mit Übermaß angefertigt, darum ist in jedem Fall eine mechanische Bearbeitung der Oberfläche erforderlich. Für die spätere Verwendung sind die Rundlaufgenauigkeit und die Beschaffenheit der Oberfläche von besonderer Bedeutung. Feinschliff für die Übertragung von Farben und Appreturen und Rauschliff für einen guten Mitnahmeeffekt.

  • Bestimmte Oberflächenbilder sind herstellbar
  • Rillungen, Nuten und Bombagen
  • Rauschliff erzeugt guten Mitnahmeeffekt

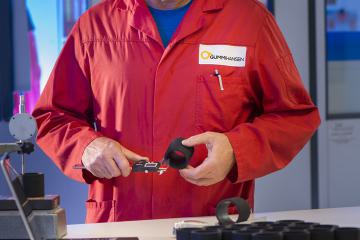

Produktspezifische Prüfungen

Am fertigen Produkt nehmen wir verschiedene produktspezifische Prüfungen vor. Rundlaufgenauigkeit und Prüfung der Oberflächengüte bei elastischen Walzenbezügen, Druckprüfungen bei verstärkten Krümmern und pneumatischen Dichtungen oder Steuerelementen, Dichtigkeit, Stauchbarkeit und Verformungswege bei Kompensatorschlauchstücken.

  • Abnahmeprüfungen nach kundenspezifischem Prüfplan
